滑环的工作原理

滑环是机电组件，允许在固定和旋转系统之间传输电力、信号和数据。频谱范围从几mV或mA到数百A和几千V。LTN 的滑环系统可承受恶劣的环境影响，如腐蚀性、含盐空气或剧烈振动。LTN滑环系统存在于许多电机中，可确保整个机器系统的可靠功能。



LTN滑环满足实时现场总线系统无差错传输的所有要求。当然，LTN 所有的快速、千兆和 10 Gb 以太网滑环都通过了 TIA-568 和 EN 50173 认证。



LTN 的组件符合耐用性、灵敏度和反应时间的高标准，因此是自动化、机器人和所有其他高动态应用的重要组成部分。



此外，LTN 还提供非接触式光纤旋转接头，用于高数据速率的非接触式传输。



典型应用：



监控系统（如雷达）

医疗技术（例如支撑臂灯）

可再生能源（如风力涡轮机）

射频技术

数字数据传输

信息技术网络

LTN 用于信号传输的滑环

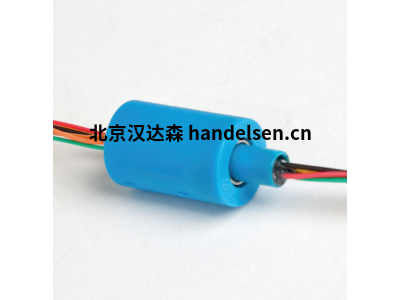

LTN SC012

外径：最大 12 mm，现场总线，快速以太网（通过 100-baseT Cat.5e 和 Cat.6 认证）、千兆以太网（通过 1000-baseT Cat.5e 认证）、HD-SDI（基于标准 SMPTE 292M）、3G-SDI（基于标准 SMPTE 424M）、各种外壳材料

应用示例：排水检测、计量系统、机器人、支撑臂灯、监控摄像头、视频系统/闭路电视





LTN SC020

现场总线，部分基于SMPTE ST 12-2082的10G-SDI，快速以太网（通过100-baseT CAT5e和Cat6认证），千兆以太网（通过1000-baseT CAT5e认证），10G以太网（通过10G-baseT CAT5e认证），外径：最大20毫米/22毫米，内径：最大3毫米

应用示例：门禁系统，飞机机舱注意系统，排水检查，计量系统，包装机，机器人，支撑臂灯，监控摄像头，视频系统/闭路电视





LTN SC020-同轴电缆

基于标准 SMPTE 292M 的 HD-SDI、基于标准 SMPTE 3M 的 424G SDI、部分基于 SMPTE ST 6 的 2081G-SDI，外径：最大 20 mm，

应用示例：排水检查，机器人，支撑臂灯，监控摄像头，视频系统/闭路电视





LTN SC020-12-K40

适用于机载应用，定制接口，特殊气密密封，电缆隔离，高g负载能力

应用示例：客舱乘务员座椅





LTN SW020

滑环旋转变压器组合，板载旋转变压器，齿轮，不锈钢轴，即插即用解决方案

应用示例： 门禁系统、飞机机舱护理系统、排水检查、计量系统、包装机、机器人、支撑臂灯、监控摄像头、视频/闭路电视系统





LTN SC040

现场总线，快速以太网（通过 100-baseT CAT5e 和 Cat6 认证），外径：最大 40 mm，用于插座的扁平针连接器 6.3 m 或 2.8 mm，可组合 2 A 或 10 A 环

应用示例：食品加工、包装机、转盘式挤奶厅





LTN SC050

现场总线，快速以太网（通过100-baseT CAT5e和Cat6认证），可以组合3 A或10 A环，可以进行特殊设计，

应用示例：排水检测、包装机





LTN SDX

现场总线，可进行特殊设计，可与电子元件组合，

应用示例：门禁系统、机器人





LTN SMX

可更换刷块，现场总线

应用示例：电缆缠绕系统，排水检查，包装机，机器人，监控摄像头，视频系统/闭路电视





LTN SA030

现场总线，快速以太网（通过 100-baseT CAT5e 和 Cat6 认证），外径：最大 29 mm，可采用特殊设计，可实现高频耦合，

应用示例：医疗臂





LTN SA070

可进行特殊的环形和电缆配置，可提供其他刷块设计，内径：50毫米（60毫米和70毫米）

应用示例： 医疗工程





LTN SC080

现场总线，快速以太网（通过100-baseT CAT5e和Cat6认证），可以组合3 A或16 A环，可以进行特殊设计，

应用示例：饮料灌装系统、排水检测、食品加工、计量系统、风力涡轮机变桨系统





LTN SC104-A01

现场总线，系统免维护多达50万转（取决于转速和环境条件），

应用示例：门禁系统、排水检测、包装机





LTN SC105

现场总线、快速以太网（通过 100-baseT CAT5e 和 Cat6 认证）、千兆以太网（通过 1000-baseT CAT5e 认证）、免维护、标准化结构、灵活配置的接口、各种外壳材料、

应用示例：门禁系统、饮料灌装系统、排水检查、风力涡轮机变桨系统





LTN SC120

现场总线，快速以太网（通过100-baseT CAT5e和Cat6认证），可灵活配置的接口，

应用示例：机床、包装机、风力发电机变桨系统





LTN SC168

现场总线，快速以太网（通过100-baseT CAT5e和Cat6认证），离岸版本，可灵活配置的接口，

应用示例：机床、包装机、风力涡轮机变桨系统





LTN SC2X0

现场总线，快速以太网（通过100-baseT CAT5e和Cat6认证），可灵活配置的接口，

应用示例：机床、包装机





LTN SC320

现场总线，快速以太网（通过100-baseT CAT5e和Cat6认证），可灵活配置的接口，

应用实例：机床、包装机





LTN SC3X0

现场总线，快速以太网（通过100-baseT CAT5e和Cat6认证），可灵活配置的接口，

应用实例：机床、包装机
